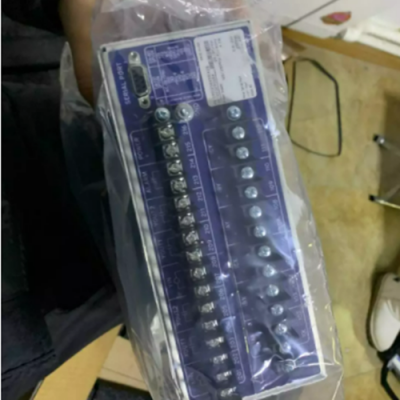

SEL-387E

差分电流和电压继电器

SEL-387E 差电流和电压继电器为两绕组或三绕组电力变压器提供保护。用于功率计量、过励磁保护和过频/欠频减载的电压输入为电力设备保护提供了通用解决方案。自动化功能通过消除传统的外部控制开关、仪表和指示灯，降低了项目的总建设和运营成本。

三绕组电流差动保护—通过可编程的单斜率或双斜率***比限制保护两到三绕组电力变压器，由二次和四次谐波阻断或抑制元件以及五次谐波和直流阻断元件进行监控。

过励磁保护—检测过励磁条件，以防止使用伏特/赫兹元件对受保护设备进行过热和损坏。为报警和跳闸应用选择确定时间元素、多条曲线和自定义可编程曲线。

过流保护—每个三相电流输入端子共有11个过流元件，其中9个是转矩可控的，为每个绕组输入提供全面的过流保护。对于环形总线或断路器半配置中的备用过流保护，两个组合过流元件根据绕组 1 和 2 的电流之和工作。来自两个独立断路器CT的组合电流模拟电流，就像来自施加在变压器上的单个套管CT一样。

受限接地故障 （REF） 保护—REF 功能可比较零线电流和绕组剩余电流的方向，以便在接地 Y 形或自耦变压器连接的绕组中进行灵敏的接地故障检测。

两绕组和三绕组电流差动保护

SEL-387E提供具有可编程单斜率或双斜率***比抑制的灵敏电流差动保护，由二次和四次谐波闭锁或抑制元件的选择进行监督，加上五次谐波和直流闭锁元件，可对多达三个绕组进行安全保护。相电流谐波闭锁是为公共或独立绕组基础设置的。***制的高设置差动元件为高幅度内部故障提供快速操作。“全天候”相位角补偿设置和自动抽头计算简化了设置。

单个绕组过电流保护

转矩可控过电流元件，包括一个瞬时、一个确定时间和一个反时间元件，每个元件用于相位、负序和剩余接地电流，为每个绕组输入提供全面的过电流保护。组合过电流功能将来自环形总线和断路器半过电流应用的两个输入的电流相加。

通过故障记录和监控

通过故障占空比被记录和累积，以用于SELogic控制方程或手动监控。

过励磁（V/Hz）保护

伏特/赫兹元件检测受保护装置中的过励磁情况。从多条曲线（包括用户定义的）和用于报警和跳闸应用的确定时间元素中进行选择。

过频/欠频保护

有六个可用的频率元件。用户设置所需数量的频率元素。

受限接地故障

REF逻辑为接地的Y形绕组提供灵敏保护。

内置Web服务器

通过内置web服务器访问标准以太网上的基本中继信息。通过本地网络中的轻松访问查看继电器状态、顺序事件记录器（SER）信息、计量信息和设置。Web服务器访问需要中继密码，并且***于以只读方式查看信息。

控制逻辑

具有SELogic变量、定时器、锁存位和远程控制元件的SELogic控制方程用于定制***保护和控制方案。本地可编程控制元件和可编程文本显示点提供了***的本地操作员界面。

计量和报告

示波器事件报告（最多7个60周期报告）、顺序事件记录器（SER）报告和***的三相功率测量消除或减少了外部记录器和测量要求。电站电池监控器和断路器触点磨损监控器为以可靠性为中心的维护（RCM）计划提供了重要数据。

通讯

EIA-232和EIA-485串行端口提供本地/远程访问和系统集成。使用可选以太网端口下载事件报告。使用IEC 61850协议快速移动信息，其中包括操作前选择功能，以增加操作安全性。使用双故障切换以太网提高通信可靠性。

acSELerator QuickSet SEL-5030软件

离线开发继电器设置，编程SELogic控制方程，并分析故障后事件报告。
