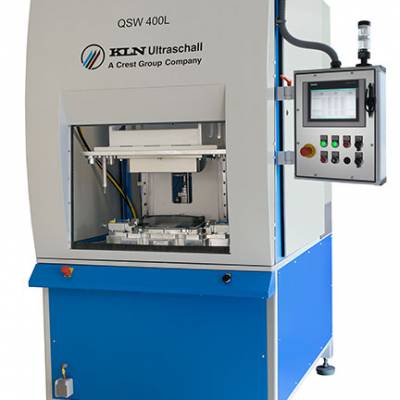

QSW 400 L是一个模块化的激光焊接系统。模块化设计的优点是，中央激光焊接系统可以针对不同的焊接任务保持不变，只有外壳及其框架结构必须适应焊接任务。这意味着始终可以使用经过验证的激光焊接装置。

此外，还可以轻松集成其他焊接任务，如转盘、刀架、连续式或滑动工作台进料器。

KLN QSW 400 L是利用激光传输焊接原理的准同步激光焊接系统。

准同步焊接是轮廓焊接和同步焊接的组合。

由反射镜和准直单元（用于生成平行光束路径的光学组件）组成的扫描仪将聚焦的激光束高速引导到焊接轮廓上数次。这种情况发生得如此之快，以至于几乎所有的焊接轮廓区域都同时被加热和熔化。在这种情况下，被照射的组分与另一组分的熔体接触。

然后，热传导也用于熔化焊接区域中的辐照部件。通过同时向两个焊接伙伴施加连接压力，将组件压在一起并以材料粘合的方式连接（焊接）。

规格

激光

• 水冷二极管激光器，光输出功率为 300 瓦

• 波长 980 nm ±10 nm

• 650 nm ±15 nm （<1 mW） 的导光束

• 光纤适用于波长780-1030 nm

• 准直焦距 58 mm

• 焦距 f-θ透镜 635 mm

• 工作距离 728 mm

• 工作区域（扫描区域） 415 mm x 415 mm

•



一般投资数据

• 通过伺服电动驱动产生连接力

• 连接力（压紧力） 2000 牛顿

• 上部刀具重量 30 kg

• 可用高度调节范围扫描仪 190 mm

• 系统尺寸 标准系统
  （不含控制柜） 宽 x 高 x 深 120 厘米 x 230 厘米 x 160 厘米

• 开门标准系统（宽度和开门高度）
  宽x高800毫米x 600毫米

• 夹紧面刀具离地面高度 980 mm

• 可调整系统高度 ±40 mm

• 气动连接 6 bar

• 数据电气连接：400/230 V;50 Hz 标称电流 10 A（备用保险丝 25 A
  ）
